LEWA ecoflow packed plunger metering pump

Utěsněné pístové dávkovací čerpadlo LEWA ecoflow ^®

Komplexní modulární systém činí utěsněné pístové dávkovací čerpadlo LEWA ecoflow nákladově efektivním řešením pro čerpání kapalin.

V případě utěsněného pístového dávkovacího čerpadla LEWA ecoflow je kapalina čerpána přímo pístem. To znamená, že těsnění pístu se dostávají do přímého kontaktu s kapalinou. Díky této technologii nabízíme nákladově efektivní řešení pro snadné dávkování s průtokem do 9 m³/h na hlavu čerpadla a výtlačným tlakem do 500 bar.

Kontakt

Pump Navigator

Newsletter

Utěsněné pístové dávkovací čerpadlo LEWA ecoflow^®
Nákladově efektivní alternativa pro jednoduché dávkování.

Nemusí se vždy jednat o drahé řešení: V mnoha případech použití složitých membránových dávkovacích čerpadel není ekonomicky výhodné, pokud čerpáte běžné kapaliny. Proto poskytujeme utěsněná pístová dávkovací čerpadla LEWA ecoflow jako nákladově efektivní alternativu.

Proto je v případě čerpání nekritických kapalin, například vody nebo pryskyřice, výhodné spoléhat se na jednoduchá a robustní čerpadla s nízkými pořizovacími a provozními náklady.

Navzdory nízkým nákladům nabízíme samozřejmě odzkoušenou a osvědčenou kvalitu LEWA: Každé utěsněné pístové dávkovací čerpadlo ecoflow je vyrobeno v Německu, kde prochází všemi stupni zajištění kvality. Samozřejmě, že se také spoléháme na odzkoušený a osvědčený modulární systém s různými hlavami, pohonnými jednotkami a motory čerpadel.

Dobré důvody pro použití utěsněných pístových dávkovacích čerpadel LEWA ecoflow^®

Čerpadlo LEWA ecoflow je hydraulicky ovládané utěsněné pístové dávkovací čerpadlo, které poskytuje mnoho výhod oproti srovnatelným výrobkům.

Jedinečný sací výkon

Utěsněné pístové dávkovací čerpadlo LEWA ecoflow se odlišuje od jiných čerpadel díky svému jedinečnému sacímu výkonu. S absolutním sacím tlakem do 0,1 bar poskytuje mnohem více než jenom širokou škálu bezpečných možností instalace. Provozní náklady na celý systém mohou být rovněž nižší než u jiných srovnatelných čerpadel.

Ekonomické řešení pro jednoduché úkoly

Díky jednoduché, avšak robustní pístové technologii hlavy je utěsněné pístové dávkovací čerpadlo ideálním řešením pro snadné dávkování nekritických kapalin. Kromě toho se vyznačuje obzvláště vysokou energetickou účinností a nízkými nároky na údržbu.

Norma API 675

Modelová řada ecoflow splňuje mezinárodně platnou normu kvality podle organizace American Petroleum Institute API 675. Tato norma určuje všechny požadavky pro objemová čerpadla v průmyslových systémech s ohledem na design, konstrukci a výkon. Rádi vám v případě potřeby nabídneme další certifikace.

Vysoce kvalitní materiály

Všechny součásti čerpadel, které jsou v přímém kontaktu s kapalinou, jsou zhotoveny z vysoce kvalitních materiálů. Písty jsou například zhotoveny z oxidové keramiky.

Celosvětové normy

Při konstrukci čerpadel dodržujeme celosvětově platné normy a směrnice, například VDMA 24284, 24286‐10 a FDA.

Odzkoušené a osvědčené těsnění pístu

Utěsněné pístové dávkovací čerpadlo LEWA ecoflow používá odzkoušená a osvědčená těsnění pístu pro zajištění maximální těsnosti.

Videa o utěsněných pístových dávkovacích čerpadlech LEWA ecoflow^®

Loading the player...

LEWA Creating ecoflow

Typická výroba membránového měřicího čerpadla LEWA ecoflow ve výrobním závodě v německém Leonbergu. Ilustruje celý cyklus od výroby dílů po kontrolu kvality, montáž, testování a dodání.

LEWA Creating ecoflow

LEWA ecoflow – kompletní animace

LEWA ecoflow – nasrkávací ventil

LEWA ecoflow – tlakový omezovací ventil

LEWA ecoflow – tlak v hlavici čerpadla M910

LEWA ecoflow – multiplexový hnací element

LEWA ecoflow – montáž membrány

LEWA ecoflow – sledování membrány

LEWA ecoflow – ztížené podmínky sání M910

LEWA Creating ecoflow

LEWA ecoflow – kompletní animace

LEWA ecoflow – nasrkávací ventil

LEWA ecoflow – tlakový omezovací ventil

LEWA ecoflow – tlak v hlavici čerpadla M910

LEWA ecoflow – multiplexový hnací element

LEWA ecoflow – montáž membrány

LEWA ecoflow – sledování membrány

LEWA ecoflow – ztížené podmínky sání M910

Volitelné součásti

Kombinované schopnosti

Jednotlivé pohonné jednotky s vertikálně nainstalovaným motorem šetří místo. Alternativně lze za účelem redukce vibrací nebo odměřování receptu zkombinovat několik pohonných jednotek se stejným nebo jiným výkonem.

Zakázkové ventily

LEWA využívá několik speciálních typů ventilů, jako jsou speciálně vytvrzené ventily pro zkapalněné plyny nebo prostorově úsporné ventily pro potravinářský a farmaceutický průmysl.

Ohřívací a chladicí pláště

S ohřívacími a chladicími plášti jsou naše čerpadla vhodná do téměř jakékoli teploty a jsou schopna dopravovat kapaliny i při nízkých teplotách nebo v extrémním horku.

Různé geometrie připojení

Naše čerpadla jsou vybavena všemi běžnými geometriemi připojení, jako je norma DIN, vysokotlaká norma BASF, American ANSI, JIS nebo vaše individuální požadavky.

Těsnění pístu s možností oplachu

Abychom zaručili dlouhou životnost čerpadla bez zbytečných úniků, jsou naše čerpadla vybavena omyvatelným těsněním pístu. Snadno a bezpečně tak odstraníte případné úniky.

Diagnostické přípojky

Naše čerpadla a systémy mají přípojky, které usnadňují diagnostiku jejich výkonu. Tu zajišťuje servisní technik přímo na místě nebo pomocí vzdáleného sledování.

Integrace do systémů řízení procesu

Příjem signálu ze systému řízení procesu může být analogový nebo digitální. Průtok se nastavuje elektrickým nebo pneumatickým nastavováním zdvihu, alternativně motorovým pohonem (FU).

Technologie Intellidrive

Pomocí vysoce dynamického servomotoru můžete nastavovat hodnoty zdvihu čerpadla podle požadavků systému a procesu.

Výroba ze speciálních materiálů

Pokud to proces vyžaduje, mokré díly, jako hlavice čerpadel a ventily, budou vyrobeny ze speciálních materiálů, např. z ušlechtilé oceli 316/316L (1.4401/1.4404), Hastelloy nebo z oceli Duplex a PVC.

Produktová řada

V kombinaci s různými hlavami pokrývají pístová dávkovací čerpadla LEWA ecoflow široké výkonové spektrum. To nám umožňuje poskytovat vysoce výkonná a energeticky úsporná čerpadla pro jakoukoliv požadovanou aplikaci.

Data pohonné jednotky

Typ	Délka zdvihu [mm]	Síla na pístní tyči [N]
LDB	15	2 000
LDC	15	5 000
LDD	30	7 000
LDE	30	20 000

Přehled výkonu

Montážní rozměry

Prostřednictvím uspořádání několika čerpadel nebo pomocí kompaktního provedení „boxer“ můžete uspořit prostor a hmotnost. S různými hlavami čerpadel můžete čerpat několik kapalin najednou.

Montážní rozměry

Typ	L [mm]	B [mm]	ΔB [mm]	H [mm]
LDB	400	400	185	260
LDC	450	500	220	320
LDD	700	750	280	610
LDE	800	900	350	690

Montážní rozměry

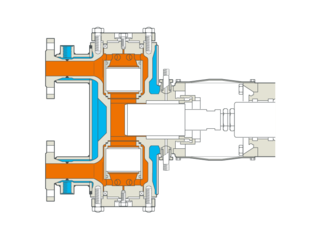

Varianty hlav čerpadla

Poskytujeme různé hlavy čerpadel pro různé aplikace. Celé naše spektrum sahá od univerzálních variant po speciální konstrukce pro vysoké teploty, tlaky nebo agresivní kapaliny.

Hlava čerpadla K110/K111

Standardní hlava čerpadla s jednoduchou ucpávkou pro tlaky do 160 bar.

Typ	K110/K111
Tlak	160 bar
Průtok	9 m³/h
Teplota	-70/+400 °C
Viskozita	1 500 000 mPa∙s
Provozní možnosti	Lze nainstalovat na všechna čerpadla řady ecoflow ≥ LDE.

Hlava čerpadla K210/K211

Hlava vysokotlakého čerpadla s dvojnásobně předpjatým ucpávkovým těsněním pro tlaky do 500 bar.

Typ	K210/K211
Tlak	500 bar
Průtok	9 m³/h
Teplota	-70/+400 °C
Viskozita	1 500 000 mPa∙s
Provozní možnosti	Lze nainstalovat na všechna čerpadla řady ecoflow ≥ LDE.

Hlava čerpadla K511

Zvláštní provedení s celkovým topným pláštěm pro tavení.

Typ	K511
Tlak	176 bar
Průtok	1,5 m³/h
Teplota	-20/+150 °C
Viskozita	100 000 mPa∙s

Zvláštní hlavy čerpadla v provedení s dálkovým ovládáním

Určité úkoly techniky zpracování zahrnují dávkování nebo cirkulaci médií s kritickými vlastnostmi jako vysoká teplota nebo vysoká abrazivita. Použitá dávkovací čerpadla musí mít výtlačnou stranu často chráněnou před těmito kritickými podmínkami za účelem ochrany systému i ochrany zaměstnanců obsluhy. Běžné dávkovací čerpadlo bývá pro tyto úkoly často nevhodné z důvodu kompaktní konstrukce.

Typ	MR / MV / KV
Tlak	500 bar
Průtok	19 m³/h
Teplota	-70/+400 °C
Viskozita	100 000 mPa∙s
Provozní možnosti	Hlavy čerpadla s dálkovým ovládáním lze používat na všech dávkovacích a procesních čerpadlech LEWA ecoflow a na dávkovacích a procesních čerpadlech LEWA triplex.
