LEWA ecosmart the smart metering pump

Membránové dávkovací čerpadlo LEWA ecosmart®

Řada LEWA ecosmart představuje inovační, kompaktní dávkovací membránové čerpadlo schopné multiplexního provozu za inteligentní cenu.

Čerpadla ecoflow jsou vhodná pro téměř všechny kapaliny a různé průmyslové obory. Nabízí nejvyšší přesnost dávkování, bezpečnost a spolehlivost a vynikající účinnost, to vše v kompaktním provedení. Možné jsou průtoky do 300 l/h na hlavu čerpadla a maximální tlak 80 bar.

LEWA ecosmart®
Účinné, bezpečné a nákladově efektivní – levné membránové dávkovací čerpadlo.

Membránové dávkovací čerpadlo LEWA ecosmart nabízí nejlepší poměr cena/výkon ve své třídě a dávkování různých kapalin s vysokou přesností. Hydraulicky ovládané dávkovací čerpadlo nabízí patentovanou sendvičovou membránu a systém ochrany membrány DPS.

Čerpadlo ecosmart zajišťuje úplnou spolehlivost a maximální bezpečnost vašeho výrobního procesu a prostředí. Díky této vysoké energetické účinnosti jsou náklady na životní cyklus a údržbu extrémně nízké.

Díky čerpadlům ecosmart můžete využívat výhody vynikající kvality LEWA za přiměřenou nákupní cenu. Objednejte si již nyní čerpadlo ecosmart v našem webovém obchodu. Vyberte si jednu ze 160 nakonfigurovaných verzí a zajistěte si tak slevu až 20 % a dobu dodávky pouhých 10 pracovních dní.

LEWA ecosmart the smart metering pump

Dobré důvody pro čerpadlo LEWA ecosmart®

Hydraulicky ovládané membránové čerpadlo LEWA ecosmart nenabízí pouze důmyslnou cenu, ale také důmyslnou technologii.

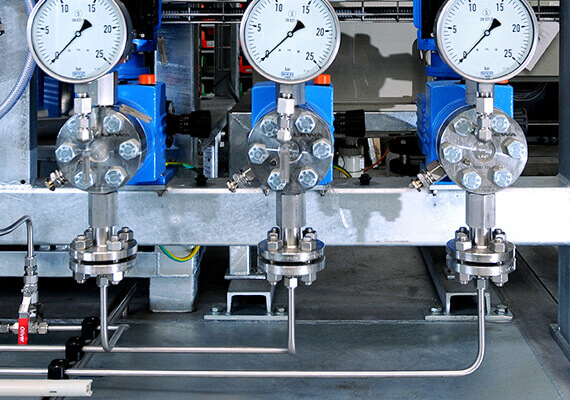

Suction capability

Jedinečný sací výkon

Unikátní rychlost čerpání membránového dávkovacího čerpadla LEWA ecosmart jej odlišuje od ostatních čerpadel. S absolutním sacím tlakem do 0,1 bar poskytuje mnohem více než jenom širokou škálu bezpečných možností instalace. Provozní náklady pro celý systém mohou být rovněž nižší než u jiných čerpadel.

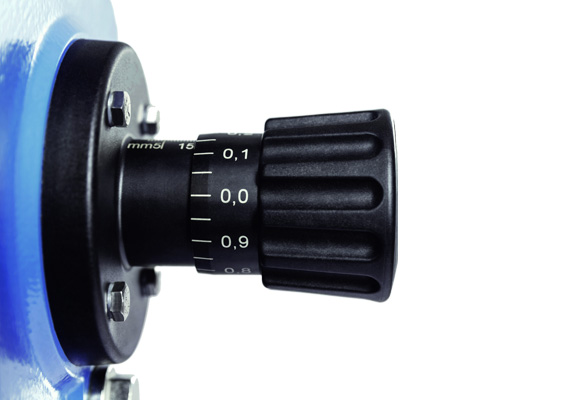

Metering accuracy

Nejvyšší přesnost dávkování

Průtok membránového dávkovacího čerpadla ecosmart lze přesně nastavit seřízením otáček motoru a prostřednictvím ručního seřízení zdvihu. To umožňuje dávkování různých kapalin pro vaše procesy v přesně dávkovaných objemech.

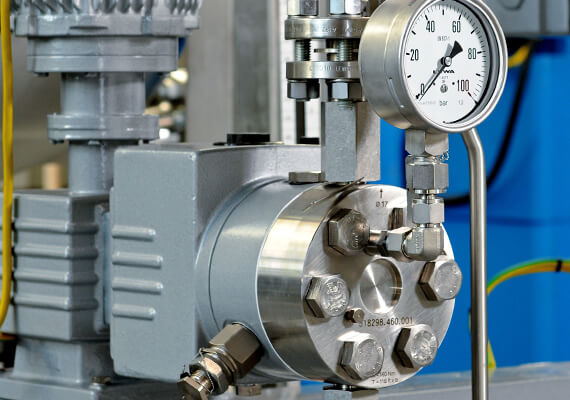

Safe pumps

Absolutně bezpečné spouštění

Spouštění dávkovacího čerpadla je bezpečné a snadné: Když čerpadlo nepracuje, pružina neustále přitahuje membránu do bezpečné polohy. To umožňuje zaručit maximální bezpečnost při spouštění systému a optimální ochranu membrány.

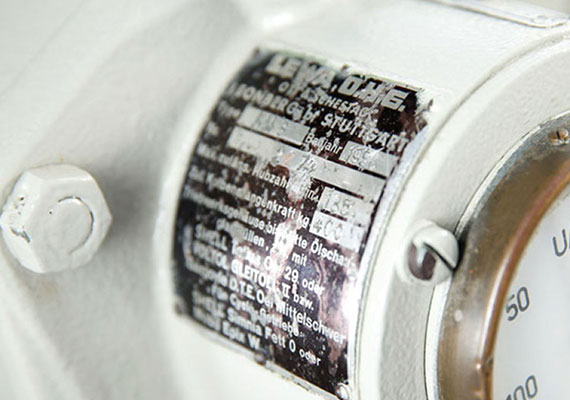

Long lifetime

Nízké náklady na údržbu a dlouhá provozní životnost

Modelová řada ecosmart nabízí dlouhou provozní životnost všech součástí a obzvláště nízké náklady na údržbu a provoz. Pokud jsou zachovány pravidelné intervaly údržby, mohou naše membránová čerpadla pracovat 40 let nebo déle nasazené ve výrobním procesu.


API Standard

Norma API 675

Modelová řada ecosmart splňuje mezinárodně platnou normu kvality podle organizace American Petroleum Institute API 675. Tato norma určuje všechny požadavky pro objemová čerpadla v průmyslových systémech s ohledem na design, konstrukci, výkon a přejímací testy. Rovněž splňujeme dodatečné, celosvětově platné normy a směrnice, například VDMA 24284, 24286‐10 a FDA.

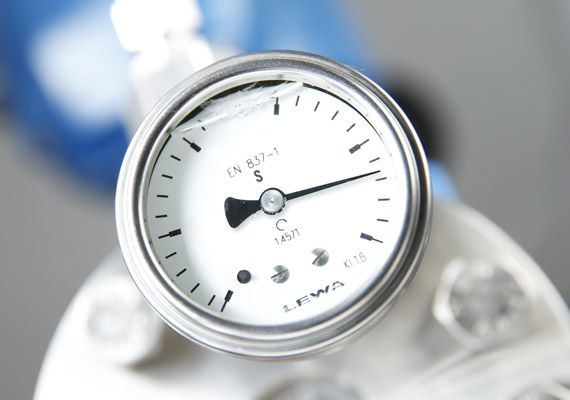

Safety manometre

Bezpečnost a spolehlivost v extrémních provozních stavech

Pro nás je bezpečnost a spolehlivost vždy na prvním místě: Čerpadlo není vystaveno poškození ani v případě provozních chyb nebo extrémních provozních stavů. Nabízíme maximální ochranu uživatele a stroje prostřednictvím vestavěných bezpečnostních mechanismů – nejenom v případě výskytu nadměrného primárního tlaku, ale rovněž v případě uzavření výtlačného nebo sacího potrubí.

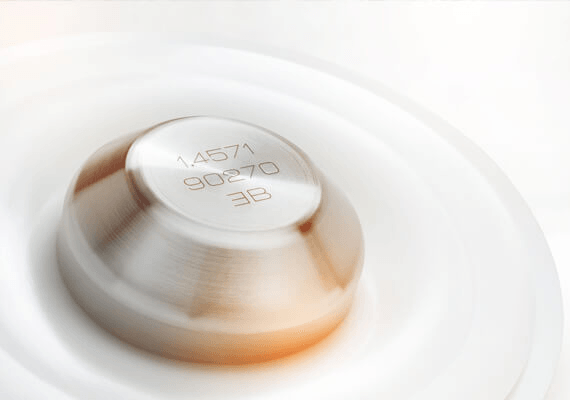

Diaphragm

Patentovaná sendvičová membrána

Naše patentovaná sendvičová membrána není jenom extrémně trvanlivá, ale rovněž dobře chráněná. Každá ze čtyř velikostí čerpadla LEWA ecosmart je vybavena odpovídající, správně dimenzovanou membránou z PTFE v bezpečném sendvičovém provedení.

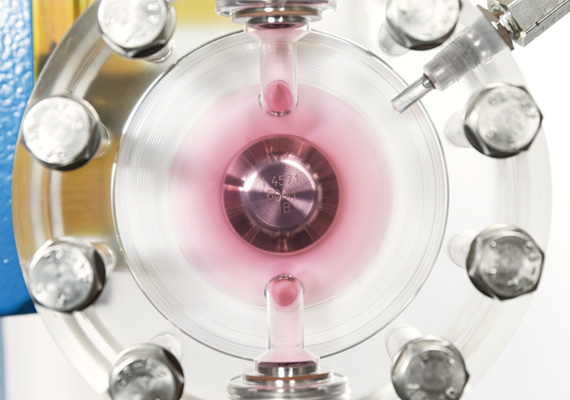

Hermetically sealed diaphragm

Hermeticky utěsněno

Membránová čerpadla pracují bez dynamických těsnění v prostoru, který je v kontaktu s procesní kapalinou. Tím se vytváří hermeticky utěsněný pracovní prostor. Do venkovního prostoru neuniknou žádné emise, ani není možné znečištění kapaliny z venkovního prostředí.

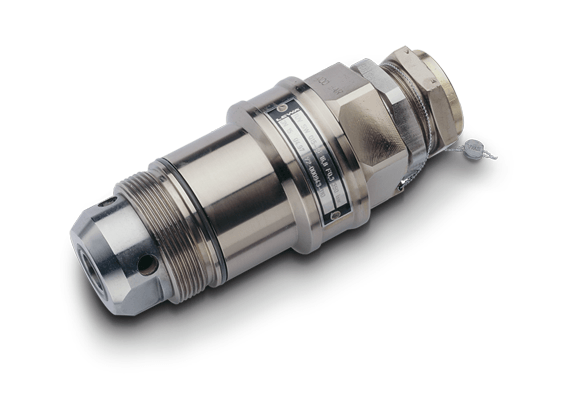

Pressure valve

Integrovaný pojistný ventil

Pojistný tlakový ventil v hydraulické části membránového čerpadla brání potenciálnímu přetížení za provozu. Tento ventil je individuálně nastavitelný a může být proto uzpůsoben pro různé provozní situace.

Volitelné součásti

Kombinované schopnosti

Jednotlivé pohonné jednotky s vertikálně nainstalovaným motorem šetří místo. Alternativně lze za účelem redukce vibrací nebo odměřování receptu zkombinovat několik pohonných jednotek se stejným nebo jiným výkonem.

Zakázkové ventily

LEWA využívá několik speciálních typů ventilů, jako jsou speciálně vytvrzené ventily pro zkapalněné plyny nebo prostorově úsporné ventily pro potravinářský a farmaceutický průmysl.

Různé geometrie připojení

Naše čerpadla jsou vybavena všemi běžnými geometriemi připojení, jako je norma DIN, vysokotlaká norma BASF, American ANSI, JIS nebo vaše individuální požadavky.

Výroba ze speciálních materiálů

Pokud to proces vyžaduje, mokré díly, jako hlavice čerpadel a ventily, budou vyrobeny ze speciálních materiálů, např. z ušlechtilé oceli 316/316L (1.4401/1.4404), Hastelloy nebo z oceli Duplex a PVC.

Integrace do systémů řízení procesu

Příjem signálu ze systému řízení procesu může být analogový nebo digitální. Průtok se nastavuje elektrickým nebo pneumatickým nastavováním zdvihu, alternativně motorovým pohonem (FU).

Kompletní dokumentace

V procesu dokumentace zohledňujeme vaše požadavky a na vyžádání vám rádi poskytneme záznamy o kontrolách, tištěné vzorky, diagramy výkonnostních charakteristik a podklady k registraci.

Integrovaný tlakový omezovací ventil

Integrovaný tlakový omezovací ventil předchází případnému přetížení. Ventil lze individuálně nastavit a jeho nastavení měnit podle různých provozních situací.

Průtokoměry

Čerpadlo je jen tak dobré, jako jeho řídicí a regulační systém. Proto dodáváme přesné průtokoměry v různých variantách, které přispějí k preciznímu řízení.

Lak podle vašeho přání

Chcete, aby čerpadlo nebo systém ladily do firemních barev? Žádný problém. Čerpadla, kluznice a systémy nalakujeme v barvách podle vašeho přání.

Reference

  • Metering of phosphate precipitation

    Přesné dávkování fosfátů

    Přesné dávkování fosfátů

    Požadavek zákazníka: Modernizace stanice dávkování fosfátů podle legislativních norem a s cílem úspory energie

    Dodávka firmy LEWA: čerpadlo

    Podrobnosti dodávky: 4 membránová měřicí čerpadla LEWA ecosmart, typ LCA1

    Hlavní produkt LEWA: LEWA ecosmart

    KapalinaTlak v barechPrůtok v l/hod
    Dávkování fosfátů max. 12 26
    TrhProcesZákazník
    Úprava vody / chemikálie Přesné dávkování fosfátů Conaqua Wassertechnik GmbH

Výkonové údaje

S kombinací různých hlav čerpadel a převodových jednotek pokrývají levná membránová dávkovací čerpadla LEWA ecosmart široké výkonové spektrum. Nabízíme energeticky účinné čerpadlo pro jakoukoliv požadovanou aplikaci. Díky systému několika spojených čerpadel můžete uspořit prostor a hmotnost a dávkovat několik kapalin současně prostřednictvím různých hlav čerpadla.

Přehled výkonu

TypDélka zdvihu [mm]Síla na pístní tyči [N]∅ pístu [mm]Qteor [l/h] pro každou hlavu čerpadla, úplnou délku zdvihu a frekvenci zdvihu n [ot./min]Výtlačný tlak Pmax [bar] 316LVýtlačný tlak Pmax [bar] PVC
80109136163218
1151 35062,02,83,54,15,58012
83,64,96,27,49,98012
116,89,311,613,918,68012
2151 3501411,115,118,822,630,28012
1716,322,327,833,344,55612
3151 3502227,437,346,555,874,63312
2844,360,475,490,3120,81912
4151 3503569,394,4117,8141,1188,81210
4299,8135,9169,6203,2271,877

Montážní rozměry

Montážní rozměry pro jednotlivá čerpadlaMontážní rozměry pro několik čerpadel
Typ∅ pístu [mm]L [mm]W [mm]H0,18KW [mm]H0,37KW [mm]H0,55KW [mm]L [mm]W [mm]H [mm]ΔL [mm]
16–11220285436456527
214–17230300436456527
322–28270305436456527
435–42285340436456527600405322265

Assembly dimensions LEWA ecosmart single pump
Assembly dimensions LEWA ecosmart multiplex pump

Varianty hlav čerpadla

Pro čerpadla ecosmart poskytujeme různé hlavy, vhodné pro různé požadavky. Z našeho spektra sahajícího od univerzálních variant až po speciální verze určené pro vysoké provozní teploty nebo agresivní kapaliny vám můžeme nabídnout hlavu čerpadla nejvhodnější pro vaši specifickou aplikaci.

Hlava čerpadla M910

Moderní univerzální hlava membránového čerpadla z nerezové oceli se sendvičovou membránou z PTFE pro maximální provozní spolehlivost.

Typ M910
Tlak 80 bar
Průtok 300 l/h
Teplota -15/+120 °C
Viskozita 100 000 mPa∙s
Materiál 316L
LEWA pump head M900

Hlava čerpadla M930

Moderní univerzální hlava membránového čerpadla z PVC se sendvičovou membránou z PTFE pro maximální provozní spolehlivost.

Typ M930
Tlak 12 bar
Průtok 300 l/h
Teplota -15/+60 °C
Viskozita 100 000 mPa∙s
Materiál PVC
